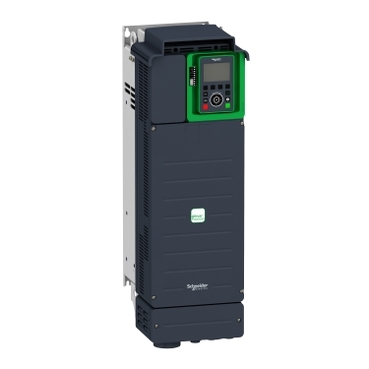

SE Frekventni regulator ATV630 18.5kW/25HP 200…240V IP21/UL tip 1

Struja linijskog kratkog spoja isc: 50 kA
Namena proizvoda: sinhroni motori
Namena proizvoda: asinhroni motori
Linijska struja: 66.7 A pri 200 V (normalan rad)
Linijska struja: 54.5 A pri 240 V (normalan rad)
Linijska struja: 53.1 A pri 200 V (zahtevne aplikacije)
Linijska struja: 44.9 A pri 240 V (zahtevne aplikacije)
Emc filter: bez EMC filtera
Profil upravljanja asinhronim motorom: optimalni moment
Profil upravljanja asinhronim motorom: promenljivi moment
Profil upravljanja asinhronim motorom: standardni konstantni moment
Posebna izvedba: standardna verzija
Tip proizvoda ili komponente: frekventni regulator
Prividna snaga: 22.7 kVA pri 240 V (normalan rad)
Prividna snaga: 18.7 kVA pri 240 V (zahtevne aplikacije)
Prekidačka frekvencija: 2…12 kHz podesivo
Prekidačka frekvencija: 4…12 kHz sa faktorom smanjenja karakteristika
Protokol komunikacionog porta: Ethernet
Protokol komunikacionog porta: Modbus serijska veza
Protokol komunikacionog porta: Modbus TCP
Specifične primene proizvoda: procesi i komunalna preduzeća
Sigurnosna funkcija: STO (Safe torque off) SIL 3
Snaga motora hp: 25 hp normalan rad
Snaga motora hp: 20 hp zahtevne aplikacije
Frekvencija napajanja: 50…60 Hz – 5…5 %
Opciona kartica: slot A: komunikacioni modul
Profibus DP V1
Opciona kartica: slot A: komunikacioni modul
Profinet
Opciona kartica: slot A: komunikacioni modul
DeviceNet
Opciona kartica: slot A: komunikacioni modul
Modbus TCP/EtherNet/IP
Opciona kartica: slot A: komunikacioni modul
CANopen daisy chain RJ45
Opciona kartica: slot A: komunikacioni modul
CANopen SUB-D 9
Opciona kartica: slot A: komunikacioni modul
CANopen vijčani priključci
Opciona kartica: slot A/slot B: modul za proširenje – digitalni i analogni I/O
Opciona kartica: slot A/slot B: modul za proširenje – izlazni releji
Opciona kartica: slot A: komunikacioni modul
Ethernet IP/Modbus TCP/MD-Link
Opciona kartica: komunikacioni modul
BACnet MS/TP
Opciona kartica: komunikacioni modul
Ethernet Powerlink
Stepen zaštite: UL tip 1 u skladu sa UL 508C
Grupa proizvoda: Altivar Process ATV600
Izlazna frekvencija: 0.1-500 Hz
Ip stepen zaštite: IP21 u skladu sa IEC 61800-5-1
Ip stepen zaštite: IP21 u skladu sa IEC 60529
Snaga motora kw: 18.5 kW (normalan rad)
Snaga motora kw: 15 kW (zahtevne aplikacije)
[us] nazivni napon: 200…240 V
Maksimalna prelazna struja: 86.2 A tokom 60 s (normalan rad)
Maksimalna prelazna struja: 95.1 A tokom 60 s (zahtevne aplikacije)
[us] nazivni napon napajanja: 200…240 V – 15…10 %
Logika digitalnog ulaza: 16 predefinisanih brzina
Tip hlađenja: ventilatorom za strujanje vazduha
Stalna izlazna struja: 78.4 A pri 4 kHz za normalan rad
Stalna izlazna struja: 63.4 A pri 4 kHz za zahtevne aplikacije
Nazivna prekidačka frekvencija: 4 kHz
Kratko ime uređaja: ATV630
Profil upravljanja sinhronim motorom: motor sa permanentnim magnetima
Profil upravljanja sinhronim motorom: sinhroni reluktantni motor
