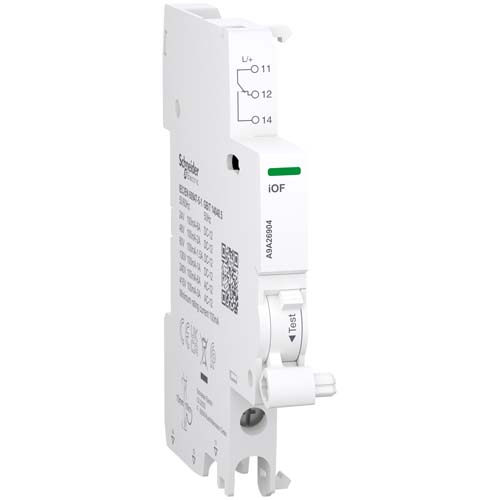

SE Pomoćni kontakt Acti9 A9A iOF 1 C/O 100mA-6A 24VAC-415VAC 24-130 VDC donji priključak

Ovaj Acti9 električni pomoćni uređaj je modularni OC kontakt koji se koristi za daljinsku indikaciju položaja povezanog uređaja. U AC mreži, nazivna struja (In) je od 100mA do 6A sa radnom frekvencijom od 50Hz do 60Hz na 240VAC, i od 100mA do 3A sa radnom frekvencijom od 50Hz do 60Hz na 415VAC. U DC mreži, nazivna struja (In) uvek počinje od 100mA na 24VDC do 130VDC. Povećava se na 6A na 24VDC, 2A na 48VDC, 1.5A na 60VDC i 1A na 130VDC. Ima prekidač sa 1 pozicijom i kontaktima tipa 1 C/O. Namenjen je za novu ili renoviranu instalaciju u malim komercijalnim ili zgradama. Ovaj OC kontakt je kompatibilan sa Acti9 asortimanima kao što su single terminal, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO i iKQE RCBO. Električna izdržljivost dostiže do 100.000 ciklusa za AC-7A ili AC-1, 30.000 ciklusa za AC-7C, AC-7B, AC-3, AC-5A ili AC-5B. iOF se koristi kao skraćeni naziv uređaja ili kao kod kompatibilnosti. Ima priključak sa vijčanim stezaljkama na gornjoj i donjoj strani. Priključak omogućava upotrebu čvrstog bakarnog kabla. Poprečni presek kabla može biti od 1 mm² do 4 mm². Ima priključak sa vijčanim stezaljkama na donjoj strani. Priključak omogućava upotrebu fleksibilnog bakarnog kabla. Poprečni presek kabla može biti od 0,5 mm² do 2,5 mm². Ima priključak sa vijčanim stezaljkama na donjoj strani. Priključak omogućava povezivanje dva čvrsta bakarna kabla. Poprečni presek kabla je 2,5 mm². Ima priključak sa vijčanim stezaljkama na donjoj strani. Priključak omogućava povezivanje dva fleksibilna bakarna kabla sa čaurećim završecima. Poprečni presek kabla je 1,5 mm². Nazivni izolacioni napon (Ui) je do 500 V. Nazivni impulsni izdržljivi napon (Uimp) je 4 kV. Širina u modulima od 9 mm je 1. Dimenzije su (Š) 9 mm x (V) 86 mm x (D) 73 mm. Boja proizvoda je bela (RAL 9003). Stepen zagađenja je 3. Nivo tropskog tretmana je tretman 2. Obrtni moment zatezanja priključka je 1 N·m (donji priključak) za odvijač tipa PZ1. Prema standardu IEC 60529, stepen IP zaštite je IP20. Radna temperatura je od -35 °C do +70 °C. Temperatura skladištenja je od -40 °C do +85 °C. Ovaj proizvod je u skladu sa standardima EN/IEC 60947-5-1 i GB/T 14048.5. Ovaj proizvod je sertifikovan sa CE i UKCA oznakama.
