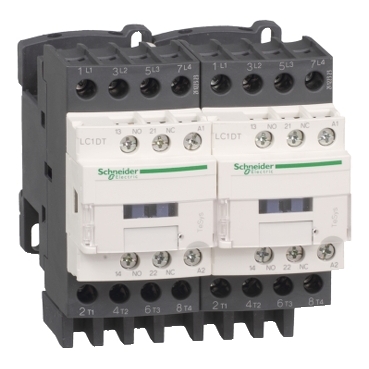

SE TeSys D kontaktor za izmenu izvora napaj.-4P(4 NO)-AC-1-<= 440V 40A-230VAC kalem

Tip blokade: mehanička
Napon upravljačkog kola: 230 V AC 50/60 Hz
[ue] nazivni napon: kolo napajanja: <= 690 V AC 25...400 Hz [ue] nazivni napon: kolo napajanja: <= 300 V DC Snaga disipacije po polu: 3.2 W AC-1 Prosečna impedansa: 2 mΩ - Ith 40 A 50 Hz za kolo napajanja Sastav pomoćnog kontakta: 1 NO + 1 NC Grupa proizvoda: TeSys D Grupa proizvoda: TeSys Deca [ith] dozvoljena termička struja u vazduhu: 10 A pri <60 °C za signalno kolo [ith] dozvoljena termička struja u vazduhu: 40 A pri <60 °C za kolo napajanja Nosači za montažu: šina Nosači za montažu: ploča Tip upravljačkog kola: AC pri 50/60 Hz Standardi: CSA C22.2 No 14 Standardi: EN 60947-4-1 Standardi: EN 60947-5-1 Standardi: IEC 60947-4-1 Standardi: IEC 60947-5-1 Standardi: UL 508 Standardi: IEC 60335-1 Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 450 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor za promenu smera Sertifikacije proizvoda: UL Sertifikacije proizvoda: CSA Sertifikacije proizvoda: CCC Sertifikacije proizvoda: EAC Sertifikacije proizvoda: UKCA Sertifikacije proizvoda: CB Sertifikacije proizvoda: EU-RO-MR by DNV-GL Irms nazivna moć uključenja: 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 450 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Ime proizvoda: TeSys D Ime proizvoda: TeSys Deca Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 Pripadajući osigurač: 63 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 40 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja [uimp] nazivni podnosivi impulsni napon: 6 kV u skladu sa IEC 60947 Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 2.5-10 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 2.5-10 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 2.5-10 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 2.5-10 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 2.5-16 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 2.5-16 mm²jednožični bez kablovskog završetka Grupa proizvoda: TeSys Grupa proizvoda: TeSys Deca Raspored kontakata: 4 NO Prezentacija uređaja: prefabrikovan sa promenom redosleda faza Kategorija upotrebe: AC-1 [ie] nazivna struja: 40 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja Vreme uključenja/isključenja: 12...22 ms zatvaranje Vreme uključenja/isključenja: 4...19 ms otvaranje Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C Električna trajnost: 1.4 miliona ciklusa 40 A AC-1 pri Ue <= 440 V Moment pritezanja: upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 1.7 N.m - na priključak - sa odvijačem matica Ø 6 mm Moment pritezanja: kolo napajanja: 1.7 N.m - na priključak - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 Moment pritezanja: upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 Broj polova: 4P Kategorija prenapona: III [ui] nazivni napon izolacije: kolo napajanja: 690 V u skladu sa IEC 60947-4-1 [ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano [ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-1 [ui] nazivni napon izolacije: signalno kolo: 600 V CSA sertifikovano [ui] nazivni napon izolacije: signalno kolo: 600 V UL sertifikovano Mehanička trajnost: 15 miliona ciklusa Kratko ime uređaja: LC2D [icw] kratkotrajna podnosiva struja kratkog spoja: 50 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 120 A pri <40 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 240 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 380 A pri <40 °C - 1 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 100 A - 1 s za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 120 A - 500 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 140 A - 100 ms za signalno kolo Zaštitni poklopac: sa
