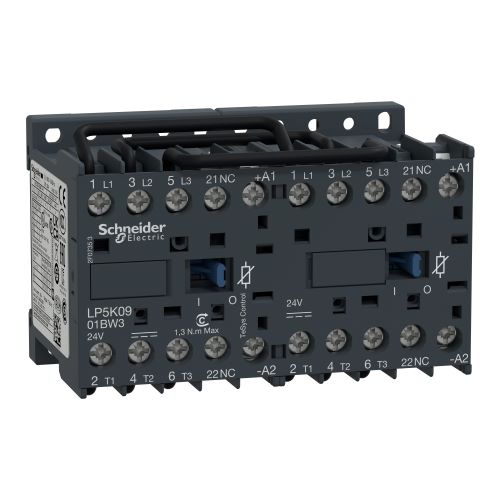

SE Tesys k kontaktor za prom. smera 3p ac3 <= 440V 9A 1 NC 24V DC kalem

Sertifikacija proizvoda: UL
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: UKCA
Tip blokade: mehanička
Napon upravljačkog kola: 24 V DC
[ue] nazivni napon: kolo napajanja: 690 V AC 50/60 Hz
[ue] nazivni napon: signalno kolo: <= 690 V AC 50/60 Hz
Prosečna impedansa: 3 mΩ – Ith 20 A 50 Hz za kolo napajanja
Sastav pomoćnog kontakta: 1 NC
Grupa proizvoda: TeSys K
[ith] dozvoljena termička struja u vazduhu: 20 A pri <50 °C za kolo napajanja
[ith] dozvoljena termička struja u vazduhu: 10 A pri <50 °C za signalno kolo
Standardi: IEC 60947
Standardi: BS 5424
Standardi: NF C 63-110
Standardi: VDE 0660
Nosači za montažu: šina
Nosači za montažu: ploča
Tip upravljačkog kola: DC niska potrošnja
Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
Primena kontaktora: upravljanje motorom
Primena kontaktora: rezistivno opterećenje
Nazivna prekidna moć: 110 A pri 415 V u skladu sa IEC 60947
Nazivna prekidna moć: 110 A pri 440 V u skladu sa IEC 60947
Nazivna prekidna moć: 80 A pri 500 V u skladu sa IEC 60947
Nazivna prekidna moć: 110 A pri 220…230 V u skladu sa IEC 60947
Nazivna prekidna moć: 110 A pri 380…400 V u skladu sa IEC 60947
Nazivna prekidna moć: 70 A pri 660…690 V u skladu sa IEC 60947
Tip proizvoda ili komponente: kontaktor za promenu smera
Irms nazivna moć uključenja: 110 A AC za kolo napajanja u skladu sa NF C 63-110
Irms nazivna moć uključenja: 110 A AC za kolo napajanja u skladu sa IEC 60947
Irms nazivna moć uključenja: 110 A AC za signalno kolo u skladu sa IEC 60947
Ime proizvoda: TeSys K
Pripadajući osigurač: 25 A gG pri <= 440 V za kolo napajanja
Pripadajući osigurač: 25 A aM za kolo napajanja
Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947
Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa VDE 0660
[uimp] nazivni podnosivi impulsni napon: 8 kV
Povezivanje – priključci: vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični
Povezivanje – priključci: vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci: vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa
Povezivanje – priključci: vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični
Povezivanje – priključci: vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci: vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa
Grupa proizvoda: TeSys
Raspored kontakata: 3 NO
Prezentacija uređaja: prefabrikovan sa promenom redosleda faza
Kategorija upotrebe: AC-3
Kategorija upotrebe: AC-1
Kategorija upotrebe: AC-4
[ie] nazivna struja: 20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja
[ie] nazivna struja: 16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja
[ie] nazivna struja: 9 A pri <= 440 V AC AC-3 za kolo napajanja
Maksimalni radni ciklus: 3600 ciklusa/h
Moment pritezanja: 1.3 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2
Moment pritezanja: 1.3 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm
Moment pritezanja: 1.3 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2
Električna trajnost: 0.18 miliona ciklusa 20 A AC-1 pri Ue <= 440 V
Električna trajnost: 1.3 miliona ciklusa 9 A AC-3 pri Ue <= 440 V
Mehanička trajnost: 5 miliona ciklusa
Broj polova: 3P
Vreme uključenja/isključenja: 10…20 ms isključenje kalema i otvaranje NO
Vreme uključenja/isključenja: 30…40 ms uključenje kalema i zatvaranje NO
Kategorija prenapona: III
Snaga motora kw: 2.2 kW pri 220…230 V AC 50/60 Hz
Snaga motora kw: 4 kW pri 380…415 V AC 50/60 Hz
Snaga motora kw: 4 kW pri 440 V AC 50/60 Hz
Snaga motora kw: 4 kW pri 480 V AC 50/60 Hz
Snaga motora kw: 4 kW pri 500…600 V AC 50/60 Hz
Snaga motora kw: 4 kW pri 660…690 V AC 50/60 Hz
[ui] nazivni napon izolacije: kolo napajanja: 600 V u skladu sa UL 508
[ui] nazivni napon izolacije: kolo napajanja: 690 V u skladu sa IEC 60947-4-1
[ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-4-1
[ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-5-1
[ui] nazivni napon izolacije: signalno kolo: 600 V u skladu sa UL 508
[ui] nazivni napon izolacije: kolo napajanja: 600 V u skladu sa CSA C22.2 No 14
[ui] nazivni napon izolacije: signalno kolo: 600 V u skladu sa CSA C22.2 No 14
Primena uređaja: upravljanje
Kratko ime uređaja: LP5K
[icw] kratkotrajna podnosiva struja kratkog spoja: 90 A pri <50 °C – 1 s za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 85 A pri <50 °C – 5 s za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 80 A pri <50 °C – 10 s za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 60 A pri <50 °C – 30 s za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 45 A pri <50 °C – 1 min za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 40 A pri <50 °C – 3 min za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 80 A – 1 s za signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja: 90 A – 500 ms za signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja: 110 A – 100 ms za signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja: 20 A pri <50 °C – >= 15 min za kolo napajanja
