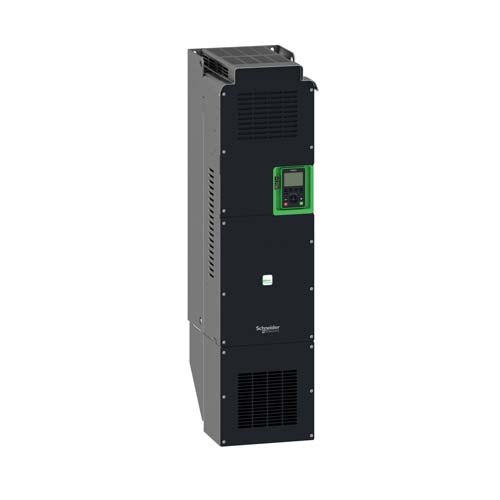

SE Variable speed drive Altivar Process ATV600 ATV630 130 kW 380…480 V IP00

Struja linijskog kratkog spoja isc: 50 kA
Namena proizvoda: asinhroni motori
Namena proizvoda: sinhroni motori
Linijska struja: 237 A pri 380 V (normalan rad)
Linijska struja: 213 A pri 480 V (normalan rad)
Linijska struja: 201 A pri 380 V (zahtevne aplikacije)
Linijska struja: 165 A pri 480 V (zahtevne aplikacije)
Emc filter: integrisani sa 150 m motorni kabl u skladu sa EN/IEC 61800-3 kategorija C3
Profil upravljanja asinhronim motorom: standardni konstantni moment
Profil upravljanja asinhronim motorom: optimalni moment
Profil upravljanja asinhronim motorom: promenljivi moment
Posebna izvedba: standardna verzija
Tip proizvoda ili komponente: frekventni regulator
Prividna snaga: 161.4 kVA pri 480 V (normalan rad)
Prividna snaga: 121.8 kVA pri 480 V (zahtevne aplikacije)
Prekidačka frekvencija: 2.5…8 kHz sa faktorom smanjenja karakteristika
Prekidačka frekvencija: 2…8 kHz podesivo
Protokol komunikacionog porta: Ethernet
Protokol komunikacionog porta: Modbus TCP
Protokol komunikacionog porta: Modbus serijska veza
Specifične primene proizvoda: procesi i komunalna preduzeća
Sigurnosna funkcija: STO (Safe torque off) SIL 3
Snaga motora hp: 200 hp normalan rad
Snaga motora hp: 150 hp zahtevne aplikacije
Frekvencija napajanja: 50…60 Hz – 5…5 %
Opciona kartica: slot A: komunikacioni modul
Profibus DP V1
Opciona kartica: slot A: komunikacioni modul
Profinet
Opciona kartica: slot A: komunikacioni modul
DeviceNet
Opciona kartica: slot A: komunikacioni modul
Modbus TCP/EtherNet/IP
Opciona kartica: slot A: komunikacioni modul
CANopen daisy chain RJ45
Opciona kartica: slot A: komunikacioni modul
CANopen SUB-D 9
Opciona kartica: slot A: komunikacioni modul
CANopen vijčani priključci
Opciona kartica: slot A/slot B: modul za proširenje – digitalni i analogni I/O
Opciona kartica: slot A/slot B: modul za proširenje – izlazni releji
Opciona kartica: slot A: komunikacioni modul
Ethernet IP/Modbus TCP/MD-Link
Opciona kartica: komunikacioni modul
BACnet MS/TP
Opciona kartica: komunikacioni modul
Ethernet Powerlink
Grupa proizvoda: Altivar Process ATV600
Izlazna frekvencija: 0.1-500 Hz
Ip stepen zaštite: IP00 u skladu sa IEC 61800-5-1
Ip stepen zaštite: IP00 u skladu sa IEC 60529
Ip stepen zaštite: IP21 (sa setom VW3A9704) u skladu sa IEC 61800-5-1
Ip stepen zaštite: IP21 (sa setom VW3A9704) u skladu sa IEC 60529
Snaga motora kw: 132 kW (normalan rad)
Snaga motora kw: 110 kW (zahtevne aplikacije)
[us] nazivni napon: 380…480 V
Maksimalna prelazna struja: 275 A tokom 60 s (normalan rad)
Maksimalna prelazna struja: 316.5 A tokom 60 s (zahtevne aplikacije)
[us] nazivni napon napajanja: 380…480 V – 15…10 %
Logika digitalnog ulaza: 16 predefinisanih brzina
Tip hlađenja: ventilatorom za strujanje vazduha
Stalna izlazna struja: 250 A pri 2.5 kHz za normalan rad
Stalna izlazna struja: 211 A pri 2.5 kHz za zahtevne aplikacije
Nazivna prekidačka frekvencija: 2.5 kHz
Kratko ime uređaja: ATV630
Profil upravljanja sinhronim motorom: motor sa permanentnim magnetima
Profil upravljanja sinhronim motorom: sinhroni reluktantni motor
