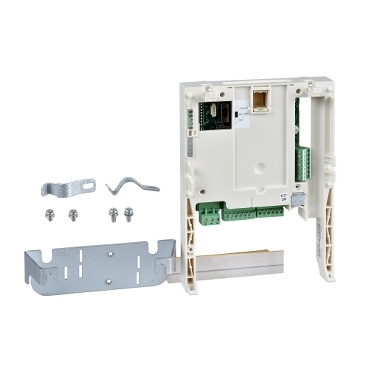

SE I/O kartica za proširenje za ATV61/ATV71

Logika digitalnog ulaza: negativna (LI11…LI14)
>= 16 V (stanje 0)
<= 10 V (stanje 1) Logika digitalnog ulaza: pozitivna (LI11...LI14) <= 5 V (stanje 0) >= 11 V (stanje 1)
Logika digitalnog ulaza: pozitivna (RP)
< 1.2 V (stanje 0) >= 3.5 V (stanje 1)
Tip analognog izlaza: AO2 softverski podesiva struja: 0…20 mA
impedansa: 500 Ω
vreme odabiranja: 4-6 milisekundi
rezolucija: 10 bitova
Tip analognog izlaza: AO2 softverski podesivi napon: +/- 10 V DC
impedansa: 470 Ω
vreme odabiranja: 4-6 milisekundi
rezolucija: 10 bitova
Tip analognog izlaza: AO3 softverski podesiva struja: 0…20 mA
impedansa: 500 Ω
vreme odabiranja: 4-6 milisekundi
rezolucija: 10 bitova
Tip analognog izlaza: AO3 softverski podesivi napon: +/- 10 V DC
impedansa: 470 Ω
vreme odabiranja: 4-6 milisekundi
rezolucija: 10 bitova
Tip digitalnih izlaza: (LO3
LO4) podesiva funkcija
vreme odabiranja: 4-6 milisekundi
kompatibilno sa nivo 1 PLC
Tip digitalnih izlaza: (R4A
R4B
R4C) podesiva funkcija releja
Tip proizvoda ili komponente: I/O kartica za proširenje
Broj analognih ulaza: 2
Broj digitalnih izlaza: 5
Tip digitalnih ulaza: RP) kontrola frekvencije
vreme odabiranja: 4-6 milisekundi
Tip digitalnih ulaza: LI11…LI14) podesivi
kompatibilno sa nivo 1 PLC
impedansa: 3.5 kΩ
vreme odabiranja: 4-6 milisekundi
Broj analognih izlaza: 2
Logika digitalnog izlaza: (LO3
LO4) negativna
Logika digitalnog izlaza: (LO3
LO4) pozitivna
Broj digitalnog ulaza: 6
Kompatibilnost grupe proizvoda: Altivar 61Q
Kompatibilnost grupe proizvoda: Altivar Lift
Kompatibilnost grupe proizvoda: Altivar 71Q
Kompatibilnost grupe proizvoda: Altivar 71
Kompatibilnost grupe proizvoda: Altivar 61
Tip analognog ulaza: AI3-/Al3+ diferencijalna podesiva struja: 0…20 mA
impedansa: 250 Ω
vreme odabiranja: 4-6 milisekundi
rezolucija: 11 bitova + znak
Tip analognog ulaza: AI4 softverski podesiva struja: 0…20 mA
impedansa: 250 Ω
vreme odabiranja: 4-6 milisekundi
rezolucija: 11 bitova
Tip analognog ulaza: AI4 softverski podesiv napon: 0…10 V DC 24 V maksimalno
impedansa: 30000 Ohm
vreme odabiranja: 4-6 milisekundi
rezolucija: 11 bitova
Napajanje: interno napajanje za potenciometar
10.5 V DC (10-11 V)
<0.01 A impedansa: 1-10 kΩ za zaštita od preopterećenja i kratkog spoja Napajanje: interno napajanje 24 V DC (21-27 V) <0.2 A za zaštita od preopterećenja i kratkog spoja
