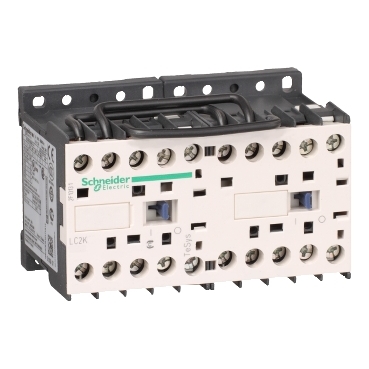

SE TeSys K kontaktor za promenu smera-3P(3 NO) AC-3 <= 440 V 12 A-24 V AC kalem

Sertifikacija proizvoda: UL
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: UKCA
Tip blokade: mehanička
Napon upravljačkog kola: 24 V AC 50/60 Hz
[ue] nazivni napon: kolo napajanja: 690 V AC 50/60 Hz
[ue] nazivni napon: signalno kolo: <= 690 V AC 50/60 Hz Prosečna impedansa: 3 mΩ - Ith 20 A 50 Hz za kolo napajanja Sastav pomoćnog kontakta: 1 NC Grupa proizvoda: TeSys K [ith] dozvoljena termička struja u vazduhu: 20 A pri <50 °C za kolo napajanja [ith] dozvoljena termička struja u vazduhu: 10 A pri <50 °C za signalno kolo Standardi: BS 5424 Standardi: VDE 0660 Standardi: NF C 63-110 Standardi: IEC 60947 Nosači za montažu: ploča Nosači za montažu: šina Tip upravljačkog kola: AC pri 50/60 Hz Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: rezistivno opterećenje Primena kontaktora: upravljanje motorom Nazivna prekidna moć: 110 A pri 440 V u skladu sa IEC 60947 Nazivna prekidna moć: 80 A pri 500 V u skladu sa IEC 60947 Nazivna prekidna moć: 70 A pri 660...690 V u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor za promenu smera Irms nazivna moć uključenja: 144 A pri 690 V AC za kolo napajanja u skladu sa NF C 63-110 Irms nazivna moć uključenja: 144 A pri 690 V AC za kolo napajanja u skladu sa IEC 60947 Irms nazivna moć uključenja: 110 A AC za signalno kolo u skladu sa IEC 60947 Ime proizvoda: TeSys K Pripadajući osigurač: 25 A gG pri <= 440 V za kolo napajanja Pripadajući osigurač: 25 A aM za kolo napajanja Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947 Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa VDE 0660 [uimp] nazivni podnosivi impulsni napon: 8 kV Povezivanje - priključci: vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični Povezivanje - priključci: vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa Povezivanje - priključci: vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični Povezivanje - priključci: vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa Grupa proizvoda: TeSys Raspored kontakata: 3 NO Prezentacija uređaja: prefabrikovan sa promenom redosleda faza Kategorija upotrebe: AC-1 Kategorija upotrebe: AC-4 Kategorija upotrebe: AC-3 [ie] nazivna struja: 20 A 50 °C) pri <= 440 V AC AC-1 za kolo napajanja [ie] nazivna struja: 16 A 70 °C) pri 690 V AC AC-1 za kolo napajanja [ie] nazivna struja: 12 A pri <= 440 V AC AC-3 za kolo napajanja Maksimalni radni ciklus: 3600 ciklusa/h Moment pritezanja: 1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: 1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Električna trajnost: 0.3 miliona ciklusa 20 A AC-1 pri Ue <= 440 V Električna trajnost: 1.3 miliona ciklusa 12 A AC-3 pri Ue <= 440 V Mehanička trajnost: 5 miliona ciklusa Broj polova: 3P Vreme uključenja/isključenja: 10...20 ms uključenje kalema i zatvaranje NO Vreme uključenja/isključenja: 10...20 ms isključenje kalema i otvaranje NO Kategorija prenapona: III Snaga motora kw: 4 kW pri 480 V AC 50/60 Hz Snaga motora kw: 4 kW pri 500...600 V AC 50/60 Hz Snaga motora kw: 4 kW pri 660...690 V AC 50/60 Hz Snaga motora kw: 3 kW pri 220...230 V AC 50/60 Hz Snaga motora kw: 5.5 kW pri 380...415 V AC 50/60 Hz Snaga motora kw: 5.5 kW pri 440 V AC 50/60 Hz [ui] nazivni napon izolacije: kolo napajanja: 600 V u skladu sa UL 508 [ui] nazivni napon izolacije: kolo napajanja: 690 V u skladu sa IEC 60947-4-1 [ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-4-1 [ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-5-1 [ui] nazivni napon izolacije: signalno kolo: 600 V u skladu sa UL 508 [ui] nazivni napon izolacije: kolo napajanja: 600 V u skladu sa CSA C22.2 No 14 [ui] nazivni napon izolacije: signalno kolo: 600 V u skladu sa CSA C22.2 No 14 Primena uređaja: upravljanje Kratko ime uređaja: LC2K [icw] kratkotrajna podnosiva struja kratkog spoja: 115 A pri <50 °C - 1 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 105 A pri <50 °C - 5 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 100 A pri <50 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 75 A pri <50 °C - 30 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 55 A pri <50 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 50 A pri <50 °C - 3 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 80 A - 1 s za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 90 A - 500 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 110 A - 100 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 25 A pri <50 °C - >= 15 min za kolo napajanja
