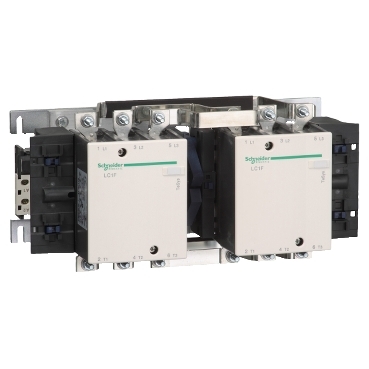

SE TeSys F kontaktor za prom. smera 3P(3NO)AC-3 <= 440 V 225 A bez kalema

Sertifikacija proizvoda: DNV
Sertifikacija proizvoda: LROS (Lloyds register of shipping)
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: UL
Sertifikacija proizvoda: ABS
Sertifikacija proizvoda: CB
Sertifikacija proizvoda: RMRoS
Sertifikacija proizvoda: CCC
Sertifikacija proizvoda: RINA
Sertifikacija proizvoda: UKCA
Tip blokade: mehanička
[ue] nazivni napon: <= 1000 V AC 50/60 Hz [ue] nazivni napon: <= 460 V DC Snaga disipacije po polu: 16 W AC-3 Prosečna impedansa: 0.32 mΩ - Ith 315 A 50 Hz Sastav pomoćnog kontakta: 1 NO Grupa proizvoda: TeSys F [ith] dozvoljena termička struja u vazduhu: 315 A pri <40 °C Standardi: IEC 60947-1 Standardi: JIS C8201-4-1 Standardi: IEC 60947-4-1 Standardi: EN 60947-4-1 Standardi: EN 60947-1 Nosači za montažu: ploča Primena kontaktora: upravljanje motorom Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 1800 A u skladu sa IEC 60947-4-1 Tip proizvoda ili komponente: kontaktor za promenu smera Irms nazivna moć uključenja: 2250 A AC u skladu sa IEC 60947-4-1 Ime proizvoda: TeSys F Pripadajući osigurač: 315 A gG pri <= 440 V Pripadajući osigurač: 250 A aM pri <= 440 V [uimp] nazivni podnosivi impulsni napon: 8 kV Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 240-240 mm² Povezivanje - priključci: kolo napajanja: prstenaste stopice 1 kabl(ovi) 240-240 mm² Povezivanje - priključci: kolo napajanja: sabirnica 2 kabl(ovi) - poprečni presek sabirnice: 32 x 4 mm Grupa proizvoda: TeSys Raspored kontakata: 3 NO Prezentacija uređaja: prefabrikovan sa promenom redosleda faza Kategorija upotrebe: AC-1 Kategorija upotrebe: AC-3 [ie] nazivna struja: 315 A 40 °C) pri <= 440 V AC AC-1 [ie] nazivna struja: 225 A 55 °C) pri <= 440 V AC AC-3 Moment pritezanja: upravljačko kolo: 1.2 N.m Moment pritezanja: kolo napajanja: 35 N.m Broj polova: 3P Kategorija prenapona: III Snaga motora kw: 100 kW pri 1000 V AC 50/60 Hz Snaga motora kw: 110 kW pri 380...400 V AC 50/60 Hz Snaga motora kw: 110 kW pri 415 V AC 50/60 Hz Snaga motora kw: 110 kW pri 440 V AC 50/60 Hz Snaga motora kw: 129 kW pri 500 V AC 50/60 Hz Snaga motora kw: 63 kW pri 220...240 V AC 50/60 Hz Snaga motora kw: 129 kW pri 660...690 V AC 50/60 Hz [ui] nazivni napon izolacije: 1000 V u skladu sa IEC 60947-4-1 [ui] nazivni napon izolacije: 1500 V u skladu sa VDE 0110 grupa C Kratko ime uređaja: LC2F [icw] kratkotrajna podnosiva struja kratkog spoja: 1800 A pri <40 °C - 10 s [icw] kratkotrajna podnosiva struja kratkog spoja: 1000 A pri <40 °C - 30 s [icw] kratkotrajna podnosiva struja kratkog spoja: 850 A pri <40 °C - 1 min [icw] kratkotrajna podnosiva struja kratkog spoja: 560 A pri <40 °C - 3 min [icw] kratkotrajna podnosiva struja kratkog spoja: 440 A pri <40 °C - 10 min
