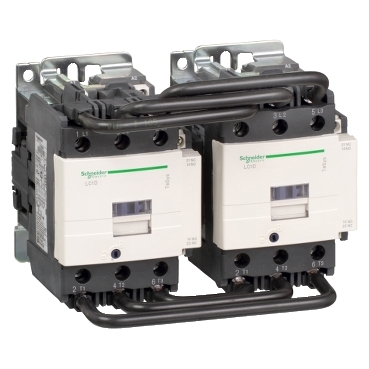

SE TeSys D kontaktor za promenu smera -3P(3 NO -AC-3 <= 440 V 80A 110 V AC kalem

Sertifikacija proizvoda: UL
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: RINA
Sertifikacija proizvoda: GOST
Sertifikacija proizvoda: CCC
Sertifikacija proizvoda: DNV
Sertifikacija proizvoda: LROS (Lloyds register of shipping)
Sertifikacija proizvoda: GL
Sertifikacija proizvoda: BV
Sertifikacija proizvoda: UKCA
Tip blokade: mehanička
Napon upravljačkog kola: 110 V AC 50/60 Hz
[ue] nazivni napon: kolo napajanja: <= 1000 V AC 25...400 Hz [ue] nazivni napon: kolo napajanja: <= 300 V DC Snaga disipacije po polu: 12.5 W AC-1 Snaga disipacije po polu: 5.1 W AC-3 Snaga disipacije po polu: 5.1 W AC-3e Prosečna impedansa: 0.8 mΩ - Ith 125 A 50 Hz za kolo napajanja Sastav pomoćnog kontakta: 1 NO + 1 NC Grupa proizvoda: TeSys D [ith] dozvoljena termička struja u vazduhu: 10 A pri <60 °C za signalno kolo [ith] dozvoljena termička struja u vazduhu: 125 A pri <60 °C za kolo napajanja Nosači za montažu: ploča Nosači za montažu: šina Tip upravljačkog kola: AC pri 50/60 Hz Standardi: CSA C22.2 No 14 Standardi: EN 60947-4-1 Standardi: EN 60947-5-1 Standardi: IEC 60947-4-1 Standardi: IEC 60947-5-1 Standardi: UL 508 Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: upravljanje motorom Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor za promenu smera Irms nazivna moć uključenja: 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Ime proizvoda: TeSys D Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 Pripadajući osigurač: 200 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 160 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja [uimp] nazivni podnosivi impulsni napon: 8 kV u skladu sa IEC 60947 Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-16 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²jednožični Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²jednožični Grupa proizvoda: TeSys Raspored kontakata: 3 NO Prezentacija uređaja: prefabrikovan sa promenom redosleda faza Kategorija upotrebe: AC-3 Kategorija upotrebe: AC-1 [ie] nazivna struja: 125 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja [ie] nazivna struja: 80 A 60 °C) pri <= 440 V AC AC-3 za kolo napajanja [ie] nazivna struja: 80 A 60 °C) pri <= 440 V AC AC-3e za kolo napajanja Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 12 N.m - na priključak - sa odvijačem matica Ø 6 do Ø 8 mm Moment pritezanja: kolo napajanja: 12 N.m - na priključak šestougaona 4 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 Električna trajnost: 0.8 miliona ciklusa 125 A AC-1 pri Ue <= 440 V Električna trajnost: 1.5 miliona ciklusa 80 A AC-3 pri Ue <= 440 V Električna trajnost: 1.5 miliona ciklusa 80 A AC-3e pri Ue <= 440 V Mehanička trajnost: 4 miliona ciklusa Broj polova: 3P Vreme uključenja/isključenja: 20...35 ms zatvaranje Vreme uključenja/isključenja: 6...20 ms otvaranje Kategorija prenapona: III Snaga motora hp: 20 hp pri 200/208 V AC 60 Hz za trofazne motori Snaga motora hp: 7.5 hp pri 115 V AC 60 Hz za monofazne motori Snaga motora hp: 15 hp pri 230/240 V AC 60 Hz za monofazne motori Snaga motora hp: 25 hp pri 230/240 V AC 60 Hz za trofazne motori Snaga motora hp: 60 hp pri 460/480 V AC 60 Hz za trofazne motori Snaga motora hp: 60 hp pri 575/600 V AC 60 Hz za trofazne motori Snaga motora kw: 22 kW pri 220...230 V AC 50 Hz Snaga motora kw: 37 kW pri 380...400 V AC 50 Hz Snaga motora kw: 45 kW pri 415...440 V AC 50 Hz Snaga motora kw: 55 kW pri 500 V AC 50 Hz Snaga motora kw: 45 kW pri 660...690 V AC 50 Hz Snaga motora kw: 45 kW pri 1000 V AC 50 Hz [ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano [ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-1 [ui] nazivni napon izolacije: signalno kolo: 600 V CSA sertifikovano [ui] nazivni napon izolacije: signalno kolo: 600 V UL sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 Kratko ime uređaja: LC2D [icw] kratkotrajna podnosiva struja kratkog spoja: 135 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 320 A pri <40 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 640 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 990 A pri <40 °C - 1 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 100 A - 1 s za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 120 A - 500 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 140 A - 100 ms za signalno kolo Zaštitni poklopac: sa
