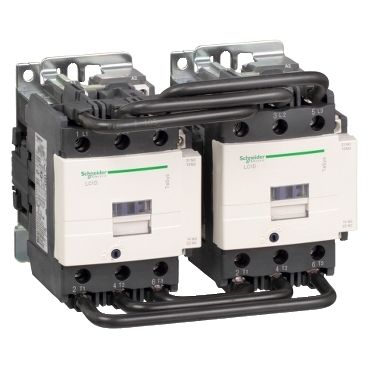

SE TeSys D kontaktor za prom. smera 3P(3NO) AC-3 <= 440 V 80 A 240 V AC kalem

TeSys D kontaktor za prom. smera

3p(3NO)

AC

3, <= 440 V 80A, 240 V AC kalem. opseg: TeSys ime proizvoda: TeSys D primena kontaktora: rezistivno opterećenje, upravljanje motorom prezentacija uređaja: prefabrikovan sa promenom redosleda faza raspored kontakata: 3 NO sastav pomoćnog kontakta: 1 NO + 1 NC [Ith] dozvoljena termička struja u vazduhu: 10 A pri <= 60 °C za signalno kolo Irms nazivna moć uključenja: 140 A AC za signalno kolo u skladu sa IEC 60947 5 1, 250 A DC za signalno kolo u skladu sa IEC 60947 5 1 [Icw] kratkotrajna podnosiva struja kratkog spoja: 100 A 1 s signalno kolo, 120 A 500 ms signalno kolo, 140 A 100 ms signalno kolo pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947 5 1, 160 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja, 200 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja [Ui] nazivni napon izolacije: 600 V za kolo napajanja sertifikacije CSA, 600 V za kolo napajanja sertifikacije UL, 690 V za signalno kolo u skladu sa IEC 60947 1 zaštitni poklopac: sa tip blokade: mehanička nosači za montažu: ploča, šina standardi: IEC 60947 5 1, UL 508 povezivanje priključci: kolo napajanja : 5 položajni utični konektor 1 kabl(ovi) 4...50 mm² krutost kabla: fleksibilni bez kablovski završetak, kolo napajanja : 5 položajni utični konektor 1 kabl(ovi) 4...50 mm² krutost kabla: fleksibilni sa kablovski završetak, kolo napajanja : 5 položajni utični konektor 1 kabl(ovi) 4...50 mm² krutost kabla: jednožični bez kablovski završetak, kolo napajanja : 5 položajni utični konektor 2 kabl(ovi) 4...16 mm² krutost kabla: fleksibilni sa kablovski završetak, kolo napajanja : 5 položajni utični konektor 2 kabl(ovi) 4...25 mm² krutost kabla: fleksibilni bez kablovski završetak, kolo napajanja : 5 položajni utični konektor 2 kabl(ovi) 4...25 mm² krutost kabla: jednožični bez kablovski završetak, upravljačko kolo : vijčani priključni blokovi 1 kabl(ovi) 1...4 mm² krutost kabla: fleksibilni bez kablovski završetak, upravljačko kolo : vijčani priključni blokovi 1 kabl(ovi) 1...4 mm² krutost kabla: jednožični bez kablovski završetak, upravljačko kolo : vijčani priključni blokovi 2 kabl(ovi) 1...2.5 mm² krutost kabla: fleksibilni sa kablovski završetak, upravljačko kolo : vijčani priključni blokovi 2 kabl(ovi) 1...4 mm² krutost kabla: fleksibilni bez kablovski završetak, upravljačko kolo : vijčani priključni blokovi 2 kabl(ovi) 1...4 mm² krutost kabla: jednožični bez kablovski završetak moment pritezanja: kolo napajanja : 9 N.m na 5 položajni utični konektor sa odvijačem matica Ø 6 do Ø 8 mm, kolo napajanja : 9 N.m na 5 položajni utični konektor šestougaona 4 mm vreme uključenja/isključenja: 20...35 ms zatvaranje nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849 1, B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849 1.
