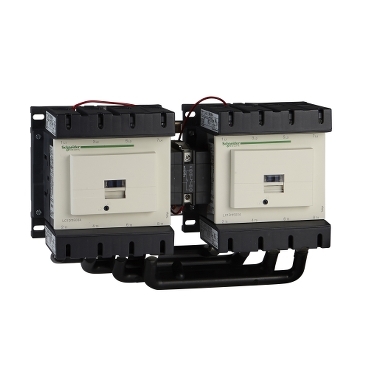

SE TeSys D kontaktor za izmenu napaj.-4P(4NO) AC-1 <= 440 V 200 A 230VAC kalem

Tip blokade: mehanička
Napon upravljačkog kola: 230 V AC 50/60 Hz
[ue] nazivni napon: kolo napajanja: <= 1000 V AC 25...400 Hz [ue] nazivni napon: kolo napajanja: <= 460 V DC Snaga disipacije po polu: 24 W AC-1 Prosečna impedansa: 0.6 mΩ - Ith 200 A 50 Hz za kolo napajanja Grupa proizvoda: TeSys D [ith] dozvoljena termička struja u vazduhu: 200 A pri <60 °C za kolo napajanja Nosači za montažu: ploča Nosači za montažu: šina Tip upravljačkog kola: AC pri 50/60 Hz Standardi: CSA C22.2 No 14 Standardi: EN 60947-4-1 Standardi: EN 60947-5-1 Standardi: IEC 60947-4-1 Standardi: IEC 60947-5-1 Standardi: UL 508 Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 1260 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor za promenu smera Sertifikacije proizvoda: UL Sertifikacije proizvoda: CSA Sertifikacije proizvoda: CCC Sertifikacije proizvoda: EAC Sertifikacije proizvoda: UKCA Sertifikacije proizvoda: CB Sertifikacije proizvoda: DNV-GL Sertifikacije proizvoda: RINA Sertifikacije proizvoda: BV Sertifikacije proizvoda: LROS (Lloyds register of shipping) Irms nazivna moć uključenja: 1260 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Ime proizvoda: TeSys D Ime proizvoda: TeSys Deca Pripadajući osigurač: 250 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 200 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja [uimp] nazivni podnosivi impulsni napon: 8 kV u skladu sa IEC 60947 Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²jednožični bez kablovskog završetka Grupa proizvoda: TeSys Raspored kontakata: 4 NO Prezentacija uređaja: prefabrikovan sa promenom redosleda faza Kategorija upotrebe: AC-1 [ie] nazivna struja: 200 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja Vreme uključenja/isključenja: 20...50 ms zatvaranje Vreme uključenja/isključenja: 6...20 ms otvaranje Maksimalni radni ciklus: 1200 ciklusa/h pri <60 °C Električna trajnost: 0.5 miliona ciklusa 250 A AC-1 pri Ue <= 690 V Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 12 N.m - na priključak šestougaona 4 mm Broj polova: 4P Kategorija prenapona: III [ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 Mehanička trajnost: 8000000 ciklusa Kratko ime uređaja: LC2D [icw] kratkotrajna podnosiva struja kratkog spoja: 250 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 550 A pri <40 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 950 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 1100 A pri <40 °C - 1 s za kolo napajanja Zaštitni poklopac: sa
