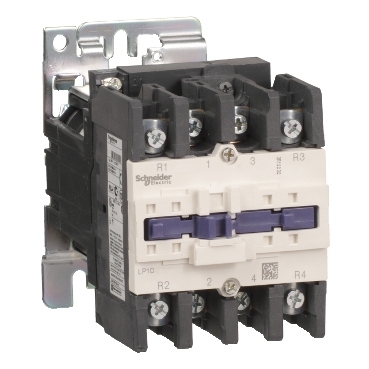

SE TeSys D kontaktor 4P(4 NO) AC-1 <= 440 V 125 A 24 V DC kalem

Napon upravljačkog kola: 24 V DC
[ue] nazivni napon: kolo napajanja: <= 1000 V AC 25...400 Hz [ue] nazivni napon: kolo napajanja: <= 300 V DC Snaga disipacije po polu: 12.5 W AC-1 Prosečna impedansa: 0.8 mΩ - Ith 125 A 50 Hz za kolo napajanja Grupa proizvoda: TeSys D [ith] dozvoljena termička struja u vazduhu: 125 A pri <60 °C za kolo napajanja Nosači za montažu: šina Nosači za montažu: ploča Tip upravljačkog kola: DC DC standardno Standardi: CSA C22.2 No 14 Standardi: EN 60947-4-1 Standardi: EN 60947-5-1 Standardi: IEC 60947-4-1 Standardi: IEC 60947-5-1 Standardi: UL 508 Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor Sertifikacije proizvoda: BV Sertifikacije proizvoda: CCC Sertifikacije proizvoda: CSA Sertifikacije proizvoda: DNV Sertifikacije proizvoda: EAC Sertifikacije proizvoda: GL Sertifikacije proizvoda: LROS (Lloyds register of shipping) Sertifikacije proizvoda: UL Sertifikacije proizvoda: UKCA Irms nazivna moć uključenja: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Ime proizvoda: TeSys D Ime proizvoda: TeSys Deca Pripadajući osigurač: 200 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 160 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja [uimp] nazivni podnosivi impulsni napon: 8 kV u skladu sa IEC 60947 Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-16 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²jednožični Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²jednožični Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa Grupa proizvoda: TeSys Raspored kontakata: 4 NO Kategorija upotrebe: AC-1 [ie] nazivna struja: 125 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja Vreme uključenja/isključenja: 6...20 ms otvaranje Vreme uključenja/isključenja: 20...35 ms zatvaranje Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C Električna trajnost: 0.8 miliona ciklusa 125 A AC-1 pri Ue <= 440 V Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 12 N.m - na priključak - sa odvijačem matica Ø 6 do Ø 8 mm Moment pritezanja: kolo napajanja: 12 N.m - na priključak šestougaona 4 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na prstenaste stopice - sa odvijačem pozidiv broj 2 Broj polova: 4P Kategorija prenapona: III [ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 Mehanička trajnost: 4 miliona ciklusa Kratko ime uređaja: LP1D [icw] kratkotrajna podnosiva struja kratkog spoja: 135 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 320 A pri <40 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 640 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 990 A pri <40 °C - 1 s za kolo napajanja Tip kalema: DC standardno Zaštitni poklopac: bez
