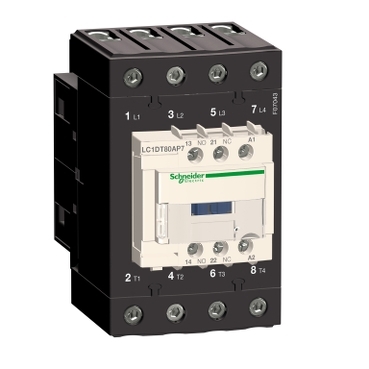

SE TeSys D kontaktor 4P(4 NO) AC-1 <= 440 V 80 A 48 V DC standardni kalem

Sertifikacija proizvoda: GOST
Sertifikacija proizvoda: BV
Sertifikacija proizvoda: GL
Sertifikacija proizvoda: UL
Sertifikacija proizvoda: RINA
Sertifikacija proizvoda: CCC
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: LROS (Lloyds register of shipping)
Sertifikacija proizvoda: DNV
Napon upravljačkog kola: 48 V DC
[ue] nazivni napon: kolo napajanja: <= 690 V AC 25…400 Hz
[ue] nazivni napon: kolo napajanja: <= 300 V DC
Snaga disipacije po polu: 10.2 W AC-1
Prosečna impedansa: 1.6 mΩ – Ith 80 A 50 Hz za kolo napajanja
Sastav pomoćnog kontakta: 1 NO + 1 NC
Grupa proizvoda: TeSys D
Grupa proizvoda: TeSys Deca
[ith] dozvoljena termička struja u vazduhu: 10 A pri <60 °C za signalno kolo
[ith] dozvoljena termička struja u vazduhu: 80 A pri <60 °C za kolo napajanja
Nosači za montažu: ploča
Nosači za montažu: šina
Tip upravljačkog kola: DC standardno
Standardi: CSA C22.2 No 14
Standardi: EN 60947-4-1
Standardi: EN 60947-5-1
Standardi: IEC 60947-4-1
Standardi: IEC 60947-5-1
Standardi: UL 508
Standardi: IEC 60335-1
Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
Primena kontaktora: rezistivno opterećenje
Nazivna prekidna moć: 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Tip proizvoda ili komponente: kontaktor
Irms nazivna moć uključenja: 140 A AC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja: 250 A DC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja: 1000 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Ime proizvoda: TeSys D
Ime proizvoda: TeSys Deca
Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947-5-1
Pripadajući osigurač: 125 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja
Pripadajući osigurač: 125 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja
[uimp] nazivni podnosivi impulsni napon: 6 kV u skladu sa IEC 60947
Povezivanje – priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
Povezivanje – priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
Povezivanje – priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
Povezivanje – priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
Povezivanje – priključci: kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci: kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci: kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²fleksibilni sa
Povezivanje – priključci: kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²fleksibilni sa
Povezivanje – priključci: kolo napajanja: priključak na zavrtanj 1 kabl(ovi) 1-35 mm²jednožični bez kablovskog završetka
Povezivanje – priključci: kolo napajanja: priključak na zavrtanj 2 kabl(ovi) 1-25 mm²jednožični bez kablovskog završetka
Grupa proizvoda: TeSys
Grupa proizvoda: TeSys Deca
Raspored kontakata: 4 NO
Kategorija upotrebe: AC-1
[ie] nazivna struja: 80 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja
Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C
Moment pritezanja: upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm
Moment pritezanja: upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2
Moment pritezanja: kolo napajanja: 8 N.m – na vijčani priključni blokovi – kabl 25-35 mm² šestougaona 4 mm
Moment pritezanja: kolo napajanja: 5 N.m – na vijčani priključni blokovi – kabl 1-25 mm² šestougaona 4 mm
Moment pritezanja: upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2
Moment pritezanja: kolo napajanja: 2.5 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2
Električna trajnost: 0.5 miliona ciklusa 80 A AC-1 pri Ue <= 440 V
Mehanička trajnost: 10 miliona ciklusa
Broj polova: 4P
Vreme uključenja/isključenja: 42.5…57.5 ms zatvaranje
Vreme uključenja/isključenja: 16…24 ms otvaranje
Kategorija prenapona: III
[ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano
[ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano
[ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-1
[ui] nazivni napon izolacije: signalno kolo: 600 V CSA sertifikovano
[ui] nazivni napon izolacije: signalno kolo: 600 V UL sertifikovano
[ui] nazivni napon izolacije: kolo napajanja: 690 V u skladu sa IEC 60947-4-1
Kratko ime uređaja: LC1D
[icw] kratkotrajna podnosiva struja kratkog spoja: 520 A pri <40 °C – 10 s za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 900 A pri <40 °C – 1 s za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 110 A pri <40 °C – 10 min za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 260 A pri <40 °C – 1 min za kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja: 100 A – 1 s za signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja: 120 A – 500 ms za signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja: 140 A – 100 ms za signalno kolo
Zaštitni poklopac: sa
