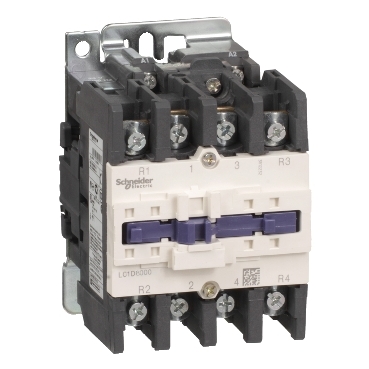

SE TeSys D kontaktor 4P(2 NO + 2 NC) AC-1 <= 440 V 125 A 230 VAC 50/60 Hz kalem

Schneider Electric
Raspoloživost:

Rok isporuke 7 dana


Šifra proizvoda: LC1D80008P7

97.102,00 RSD

Rok isporuke 7 dana

Sertifikacija proizvoda: UL
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: CCC
Sertifikacija proizvoda: EAC
Sertifikacija proizvoda: UKCA
Sertifikacija proizvoda: CB
Sertifikacija proizvoda: EU-RO-MR by DNV-GL
Napon upravljačkog kola: 230 V AC 50/60 Hz
[ue] nazivni napon: kolo napajanja: <= 1000 V AC 25...400 Hz Snaga disipacije po polu: 12.5 W AC-1 Prosečna impedansa: 0.8 mΩ - Ith 125 A 50 Hz za kolo napajanja Grupa proizvoda: TeSys D [ith] dozvoljena termička struja u vazduhu: 125 A pri <60 °C za kolo napajanja Nosači za montažu: ploča Nosači za montažu: šina Tip upravljačkog kola: AC pri 50/60 Hz Standardi: EN 60947-4-1 Standardi: EN 60947-5-1 Standardi: IEC 60947-4-1 Standardi: IEC 60947-5-1 Standardi: UL 60947-4-1 Standardi: UL 60947-5-1 Standardi: CSA C22.2 No 60947-4-1 Standardi: CSA C22.2 No 60947-5-1 Standardi: GB/T 14048.4 Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor Irms nazivna moć uključenja: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Ime proizvoda: TeSys D Ime proizvoda: TeSys Deca Pripadajući osigurač: 200 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 160 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja [uimp] nazivni podnosivi impulsni napon: 8 kV u skladu sa IEC 60947 Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-16 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²jednožični bez kablovskog završetka Grupa proizvoda: TeSys Raspored kontakata: 2 NO + 2 NC Kategorija upotrebe: AC-1 [ie] nazivna struja: 125 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 12 N.m - na priključak - sa odvijačem matica Ø 6 do Ø 8 mm Moment pritezanja: kolo napajanja: 12 N.m - na priključak šestougaona 4 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 Električna trajnost: 0.8 miliona ciklusa 125 A AC-1 pri Ue <= 440 V Mehanička trajnost: 4 miliona ciklusa Broj polova: 4P Vreme uključenja/isključenja: 20...35 ms zatvaranje Vreme uključenja/isključenja: 6...20 ms otvaranje Kategorija prenapona: III [ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 Kratko ime uređaja: LC1D [icw] kratkotrajna podnosiva struja kratkog spoja: 640 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 990 A pri <40 °C - 1 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 135 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 320 A pri <40 °C - 1 min za kolo napajanja Zaštitni poklopac: bez

Šifra proizvoda: LC1D80008P7 Kategorija: Oznaka:

Preuzmite PDF PDF
