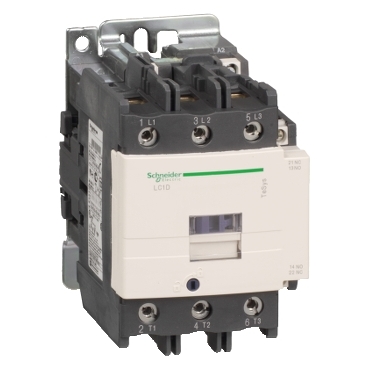

SE TeSys D kontaktor 3P(3 NO) AC-3 <= 440 V 95 A 48 V AC 50/60 Hz kalem

Schneider Electric
Raspoloživost:

Rok isporuke 10 dana


Šifra proizvoda: LC1D95E7

38.236,00 RSD

Rok isporuke 10 dana

Sertifikacija proizvoda: IECEE CB Scheme
Sertifikacija proizvoda: UL
Sertifikacija proizvoda: CSA
Sertifikacija proizvoda: CCC
Sertifikacija proizvoda: EAC
Sertifikacija proizvoda: LROS (Lloyds register of shipping)
Sertifikacija proizvoda: RINA
Sertifikacija proizvoda: BV
Sertifikacija proizvoda: DNV-GL
Napon upravljačkog kola: 48 V AC 50/60 Hz
[ue] nazivni napon: kolo napajanja: 1000 V AC 25…400 Hz
Snaga disipacije po polu: 12.5 W AC-1
Snaga disipacije po polu: 7.2 W AC-3
Snaga disipacije po polu: 7.2 W AC-3e
Prosečna impedansa: 0.8 mΩ – Ith 125 A 50 Hz za kolo napajanja
Sastav pomoćnog kontakta: 1 NO + 1 NC
Nosači za montažu: šina
Nosači za montažu: ploča
Primena kontaktora: upravljanje motorom
Primena kontaktora: rezistivno opterećenje
Tip proizvoda ili komponente: kontaktor
Ime proizvoda: TeSys D
Ime proizvoda: TeSys Deca
[uimp] nazivni podnosivi impulsni napon: 8 kV u skladu sa IEC 60947
Raspored kontakata: 3 NO
Kategorija upotrebe: AC-1
Kategorija upotrebe: AC-4
Kategorija upotrebe: AC-3
Kategorija upotrebe: AC-3e
[ie] nazivna struja: 95 A 60 °C) pri <= 440 V AC-3 za kolo napajanja [ie] nazivna struja: 125 A 60 °C) pri <= 690 V AC-1 za kolo napajanja [ie] nazivna struja: 95 A 60 °C) pri <= 440 V AC-3e za kolo napajanja Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C Broj polova: 3P Vreme uključenja/isključenja: 20...35 ms zatvaranje Vreme uključenja/isključenja: 6...20 ms otvaranje Kategorija prenapona: III Snaga motora kw: 25 kW pri 220...230 V AC 50 Hz (AC-3) Snaga motora kw: 45 kW pri 380...400 V AC 50 Hz (AC-3) Snaga motora kw: 45 kW pri 415...440 V AC 50 Hz (AC-3) Snaga motora kw: 55 kW pri 500 V AC 50 Hz (AC-3) Snaga motora kw: 45 kW pri 660...690 V AC 50 Hz (AC-3) Snaga motora kw: 45 kW pri 1000 V AC 50 Hz (AC-3) Snaga motora hp: 7.5 hp pri 120 V AC 60 Hz za monofazne motori Snaga motora hp: 15 hp pri 230/240 V AC 60 Hz za monofazne motori Snaga motora hp: 30 hp pri 200/208 V AC 60 Hz za trofazne motori Snaga motora hp: 30 hp pri 230/240 V AC 60 Hz za trofazne motori Snaga motora hp: 60 hp pri 460/480 V AC 60 Hz za trofazne motori Snaga motora hp: 60 hp pri 575/600 V AC 60 Hz za trofazne motori [ui] nazivni napon izolacije: kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 [ui] nazivni napon izolacije: kolo napajanja: 600 V CSA sertifikovano [ui] nazivni napon izolacije: kolo napajanja: 600 V UL sertifikovano [ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-1 [ui] nazivni napon izolacije: signalno kolo: 600 V CSA sertifikovano [ui] nazivni napon izolacije: signalno kolo: 600 V UL sertifikovano Zaštitni poklopac: sa Grupa proizvoda: TeSys D [ith] dozvoljena termička struja u vazduhu: 10 A pri <60 °C za signalno kolo [ith] dozvoljena termička struja u vazduhu: 125 A pri <60 °C za kolo napajanja Tip upravljačkog kola: AC pri 50/60 Hz Standardi: EN/IEC 60947-1 Standardi: EN/IEC 60947-4-1 Standardi: EN/IEC 60947-5-1 Standardi: UL 60947-4-1 Standardi: UL 60947-5-1 Standardi: CSA C22.2 No 60947-4-1 Standardi: CSA C22.2 No 60947-5-1 Standardi: GB/T 14048.4 Nivo sigurnosne pouzdanosti: B10d = 1.3 miliona ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20 miliona ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Nazivna prekidna moć: 1100 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Irms nazivna moć uključenja: 1100 A pri 440 V AC za kolo napajanja u skladu sa IEC 60947 Irms nazivna moć uključenja: 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 Pripadajući osigurač: 200 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 160 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-16 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: priključak 1 kabl(ovi) 4-50 mm²jednožični bez kablovskog završetka Povezivanje - priključci: kolo napajanja: priključak 2 kabl(ovi) 4-25 mm²jednožični bez kablovskog završetka Grupa proizvoda: TeSys Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 12 N.m - na priključak - sa odvijačem matica Ø 6 do Ø 8 mm Moment pritezanja: kolo napajanja: 12 N.m - na priključak šestougaona 4 mm Moment pritezanja: upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 Električna trajnost: 1.2 miliona ciklusa 95 A AC-3 Električna trajnost: 1.3 miliona ciklusa 125 A AC-1 Električna trajnost: 1.2 miliona ciklusa 95 A AC-3e Mehanička trajnost: 4 miliona ciklusa Kratko ime uređaja: LC1D [icw] kratkotrajna podnosiva struja kratkog spoja: 1100 A pri <40 °C - 1 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 800 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 400 A pri <40 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 135 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 140 A - 100 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 120 A - 500 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 100 A - 1 s za signalno kolo

Šifra proizvoda: LC1D95E7 Kategorija: Oznaka:
