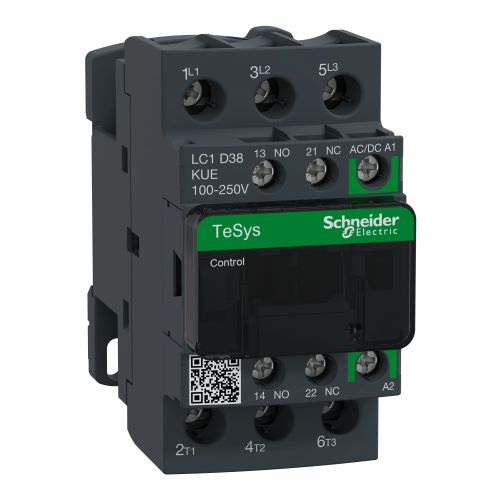

SE TeSys D kontaktor 3P 38A AC-3 do 440V kalem 100-250V AC/DC

Schneider Electric
Raspoloživost:

Rok isporuke 21 dan


Šifra proizvoda: LC1D38KUE

18.683,00 RSD

Rok isporuke 21 dan

Napon upravljačkog kola: 100…250 V AC 50/60 Hz
Napon upravljačkog kola: 100…250 V DC
[ue] nazivni napon: kolo napajanja: <= 690 V AC 25...400 Hz Snaga disipacije po polu: 5 W AC-1 Snaga disipacije po polu: 3 W AC-3 Snaga disipacije po polu: 3 W AC-3e Prosečna impedansa: 2 mΩ - Ith 50 A 50 Hz za kolo napajanja Sastav pomoćnog kontakta: 1 NO + 1 NC Grupa proizvoda: TeSys D Grupa proizvoda: TeSys Deca [ith] dozvoljena termička struja u vazduhu: 10 A pri <60 °C za signalno kolo [ith] dozvoljena termička struja u vazduhu: 50 A pri <60 °C za kolo napajanja Nosači za montažu: ploča Nosači za montažu: šina Tip upravljačkog kola: AC/DC pri 50/60 Hz AC/DC elektronika Standardi: EN/IEC 60947-4-1 Standardi: EN/IEC 60947-5-1 Standardi: UL 60947-4-1 Standardi: CSA C22.2 No 60947-4-1 Standardi: IEC 60335-1 Nivo sigurnosne pouzdanosti: B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 Nivo sigurnosne pouzdanosti: B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 Primena kontaktora: upravljanje motorom Primena kontaktora: rezistivno opterećenje Nazivna prekidna moć: 550 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Tip proizvoda ili komponente: kontaktor Sertifikacije proizvoda: CCC Sertifikacije proizvoda: CSA Sertifikacije proizvoda: EAC Sertifikacije proizvoda: UL Sertifikacije proizvoda: KC Sertifikacije proizvoda: DNV-GL Sertifikacije proizvoda: LROS (Lloyds register of shipping) Sertifikacije proizvoda: UKCA Irms nazivna moć uključenja: 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 Irms nazivna moć uključenja: 550 A pri 440 V za kolo napajanja u skladu sa IEC 60947 Ime proizvoda: TeSys D Green Ime proizvoda: TeSys Deca Pripadajući osigurač: 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 Pripadajući osigurač: 63 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja Pripadajući osigurač: 63 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja [uimp] nazivni podnosivi impulsni napon: 6 kV u skladu sa IEC 60947 Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 2.5-10 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 2.5-10 mm²fleksibilni bez kablovskog završetka Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-10 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm²fleksibilni sa Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1.5-10 mm²jednožični Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 2.5-10 mm²jednožični Grupa proizvoda: TeSys Grupa proizvoda: TeSys Deca Raspored kontakata: 3 NO Kratko ime uređaja: LC1D38 Kategorija upotrebe: AC-1 Kategorija upotrebe: AC-3 Kategorija upotrebe: AC-3e [ie] nazivna struja: 50 A 60 °C) pri <= 440 V AC-1 za kolo napajanja [ie] nazivna struja: 38 A 60 °C) pri <= 440 V AC-3 za kolo napajanja [ie] nazivna struja: 38 A 60 °C) pri <= 440 V AC-3e za kolo napajanja Vreme uključenja/isključenja: 45...55 ms zatvaranje Vreme uključenja/isključenja: 20...90 ms otvaranje Maksimalni radni ciklus: 3600 ciklusa/h pri <60 °C Električna trajnost: 1.8 miliona ciklusa 35 A AC-3 pri Ue <= 440 V Električna trajnost: 0.9 miliona ciklusa 50 A AC-1 pri Ue <= 440 V Električna trajnost: 1.8 miliona ciklusa 35 A AC-3e pri Ue <= 440 V Moment pritezanja: upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 2.5 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm Moment pritezanja: kolo napajanja: 2.5 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 Moment pritezanja: kolo napajanja: 2.5 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 M4 Moment pritezanja: upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem pozidiv broj 2 M3.5 Broj polova: 3P Kategorija prenapona: III Snaga motora kw: 9 kW pri 220...230 V AC 50 Hz (AC-3) Snaga motora kw: 18.5 kW pri 380...400 V AC 50 Hz (AC-3) Snaga motora kw: 18.5 kW pri 415 V AC 50 Hz (AC-3) Snaga motora kw: 18.5 kW pri 440 V AC 50 Hz (AC-3) Snaga motora kw: 18.5 kW pri 500 V AC 50 Hz (AC-3) Snaga motora kw: 18.5 kW pri 660...690 V AC 50 Hz (AC-3) Snaga motora kw: 9 kW pri 220...230 V AC 50 Hz (AC-3e) Snaga motora kw: 18.5 kW pri 380...400 V AC 50 Hz (AC-3e) Snaga motora kw: 18.5 kW pri 415 V AC 50 Hz (AC-3e) Snaga motora kw: 18.5 kW pri 440 V AC 50 Hz (AC-3e) Snaga motora kw: 18.5 kW pri 500 V AC 50 Hz (AC-3e) Snaga motora kw: 18.5 kW pri 660...690 V AC 50 Hz (AC-3e) Snaga motora hp: 2 hp pri 115 V AC 60 Hz za monofazne motori Snaga motora hp: 5 hp pri 230/240 V AC 60 Hz za monofazne motori Snaga motora hp: 10 hp pri 200/208 V AC 60 Hz za trofazne motori Snaga motora hp: 10 hp pri 230/240 V AC 60 Hz za trofazne motori Snaga motora hp: 20 hp pri 460/480 V AC 60 Hz za trofazne motori Snaga motora hp: 25 hp pri 575/600 V AC 60 Hz za trofazne motori [ui] nazivni napon izolacije: kolo napajanja: 690 V u skladu sa IEC 60947-4-1 [ui] nazivni napon izolacije: signalno kolo: 690 V u skladu sa IEC 60947-1 Mehanička trajnost: 15 miliona ciklusa Kratko ime uređaja: LC1D [icw] kratkotrajna podnosiva struja kratkog spoja: 100 A - 1 s za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 120 A - 500 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 140 A - 100 ms za signalno kolo [icw] kratkotrajna podnosiva struja kratkog spoja: 60 A pri <40 °C - 10 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 150 A pri <40 °C - 1 min za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 310 A pri <40 °C - 10 s za kolo napajanja [icw] kratkotrajna podnosiva struja kratkog spoja: 430 A pri <40 °C - 1 s za kolo napajanja Tip kalema: AC/DC elektronika Zaštitni poklopac: sa

Šifra proizvoda: LC1D38KUE Kategorija: Oznaka:

Preuzmite PDF PDF
